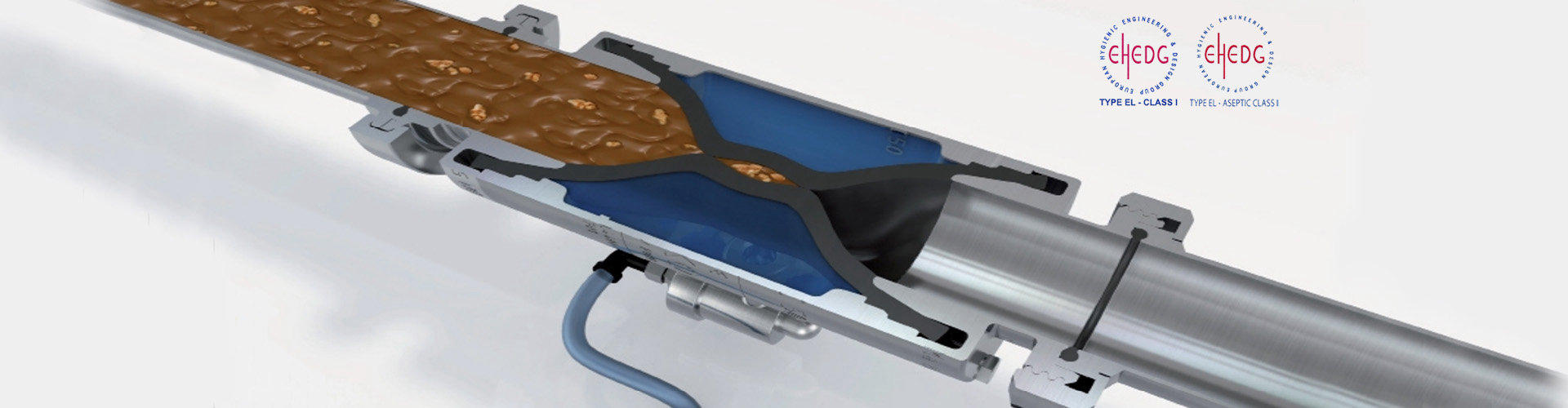

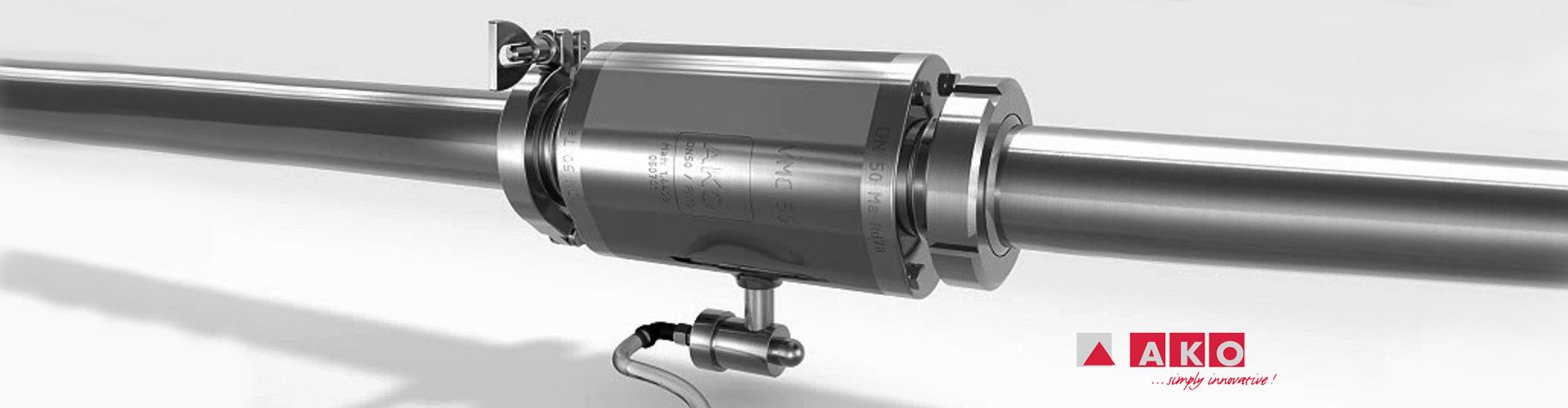

夹管阀主要由橡胶套管及阀体组成,橡胶套管和阀体之间形成一个封闭的腔体,套管与管线连接。由阀体上的进气口向封闭的腔体里注入压缩空气,当压缩空气的压力大于管线压力时,套管开始变形,随着压力的增加,套管逐渐达到最大变形量,阀门实现关闭。排出腔体里的压缩空气,套管恢复自由状态,阀门开启。

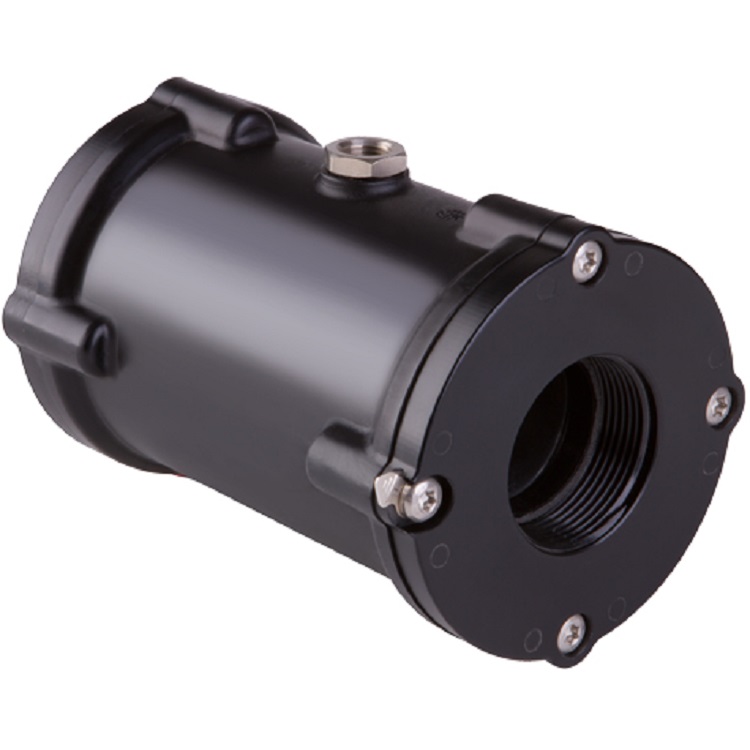

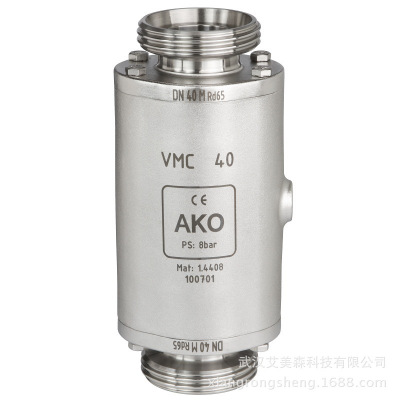

夹管阀的外壳均呈扁平的椭圆形,工作时压缩空气消耗较低,这不仅意味着可以节省能源,而且也确保了气动夹管阀预定的唇形弯折方向。预定的唇形弯折方向可以保证百分之百地关断介质流,而且,即便有较大的固体颗粒也可以被内衬套包覆,并使其完全关断。
当压缩空气(最低压差为2bar)进入到气动夹管阀阀体时,特制的有很高回弹力的内衬套被压缩而产生唇形闭合,在保证介质流可靠地关断的同时,也最大限度地提高了内衬套的使用寿命。其最大工作压力根据公称通径不同而有所变化,范围为2-6 bar。当压缩空气中断时,特制的内衬套在自身回弹力与介质压力的双重作用下迅速扩张,随之阀门完全打开。
从
气动夹管阀工作原理可以看出,夹管阀内部介质流通畅、摩擦阻力极小、密封严实无泄漏、不发生阻塞以及自身重量轻的特点,特别适合关断、调节、定量磨损性、腐蚀性和纤维性介质,如颗粒、粉状材料、丸状材料、粉尘和含固体的液体等。
